該設備由凈化系統、照明系統、送風系統、漆霧廢氣處理系統、控制系統、加熱裝置、底部鋼格柵和水簾式漆霧排風道組成。

  1、在房體頂部高設有靜壓室，高0.5米，從供風系統送來的新鮮風進入靜壓室，在靜壓室與操作室這之間，鋪有4×8方鋼管頂網骨架，無接縫式連接（能更好地防止灰塵掉落）及意大利進口材料生產的精密級亞調高效過濾棉，風經過此棉后，氣流流向操作間更平穩，避免了紊流現象的產生。
2、過濾網用方管烤漆處理。

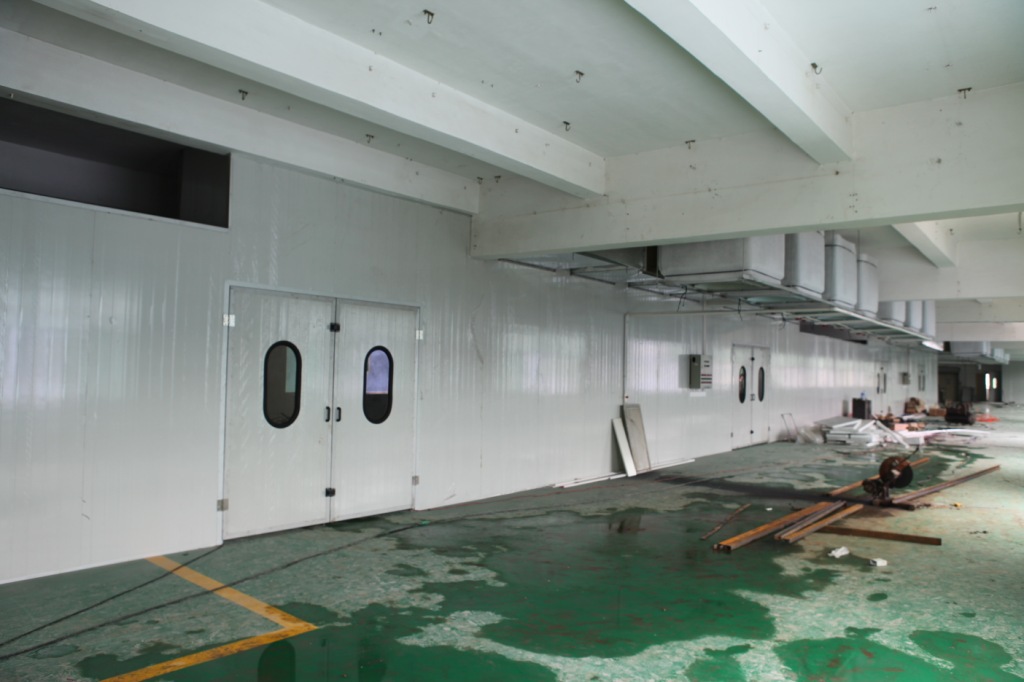

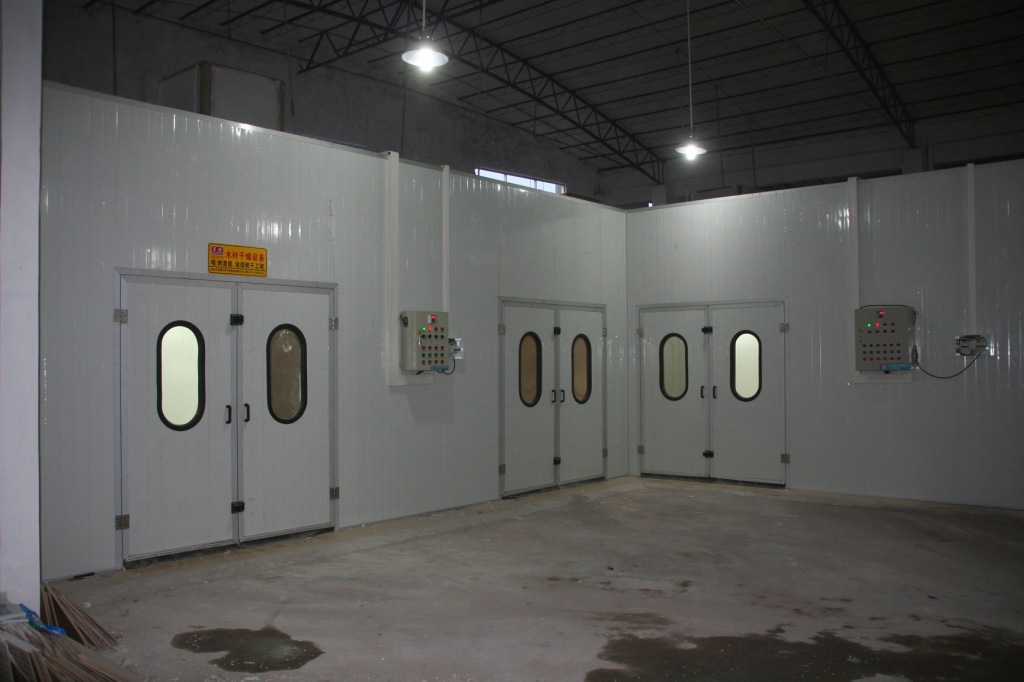

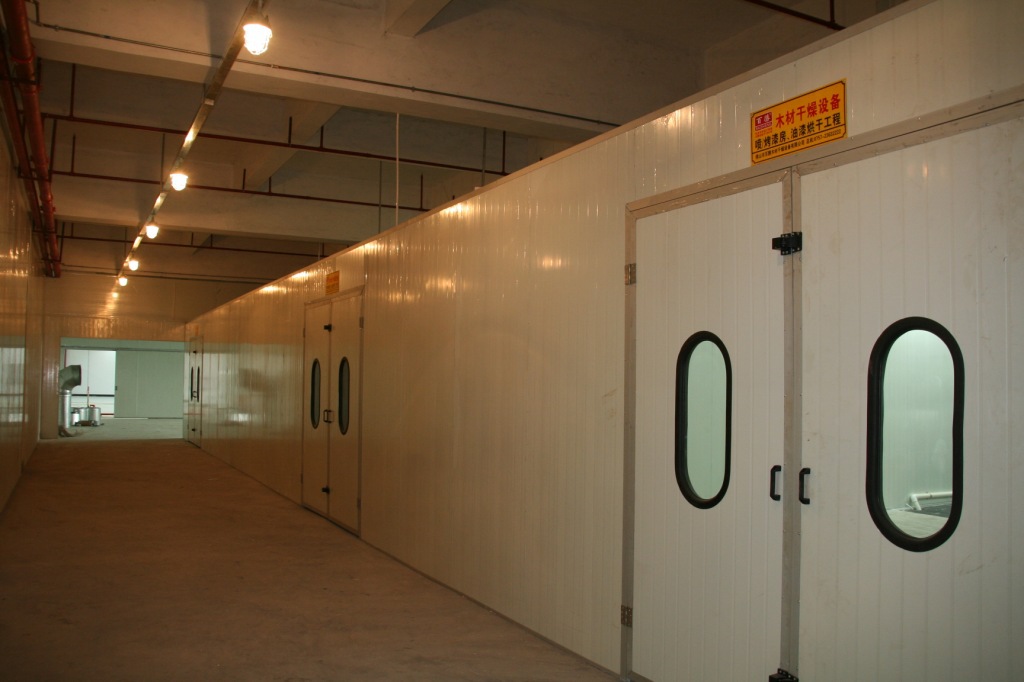

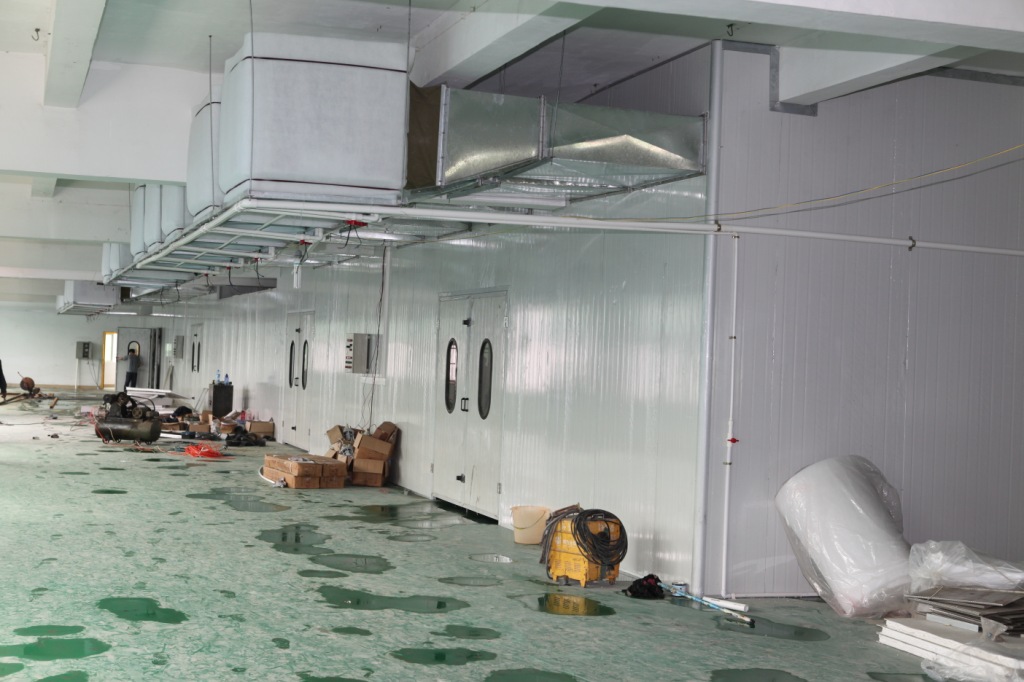

  3、工件進出門為手動折疊式，大門上設有鋼化玻璃觀察窗，外側裝有安全壓力鎖，內側配有大門插銷總成，內外能開，操作方便。噴漆、烘干房中間隔斷門為推拉門。

  4、照明系統，采用腰側燈與過濾網相結合照明方法，此結構使房內各點光線柔和，光照均勻明亮，頂側燈組成45°角安裝，燈管采用佛山一體化燈管進行照明，從面保證每個角度噴漆時光照度達到750lux（勒克司）滿足工件各端面的噴漆作業。

5、空氣過濾凈化系統；采用干式處理，整個空氣過濾為亞高效過濾，此過濾形式可以降低風速，增加容塵量，減少濾棉更換次數，有效地捕捉、阻擋直徑大于4um的塵粒。頂部過濾材料為意大利進口材料生產的特厚過濾棉，具有多層結構，設置在靜壓室底部，用頂網撐住，頂網為井型結構，烤漆處理，無銹蝕、更換頂棉容易。整個過濾系統容塵量大、阻力小、壽命長、過濾效率可達90%以上。

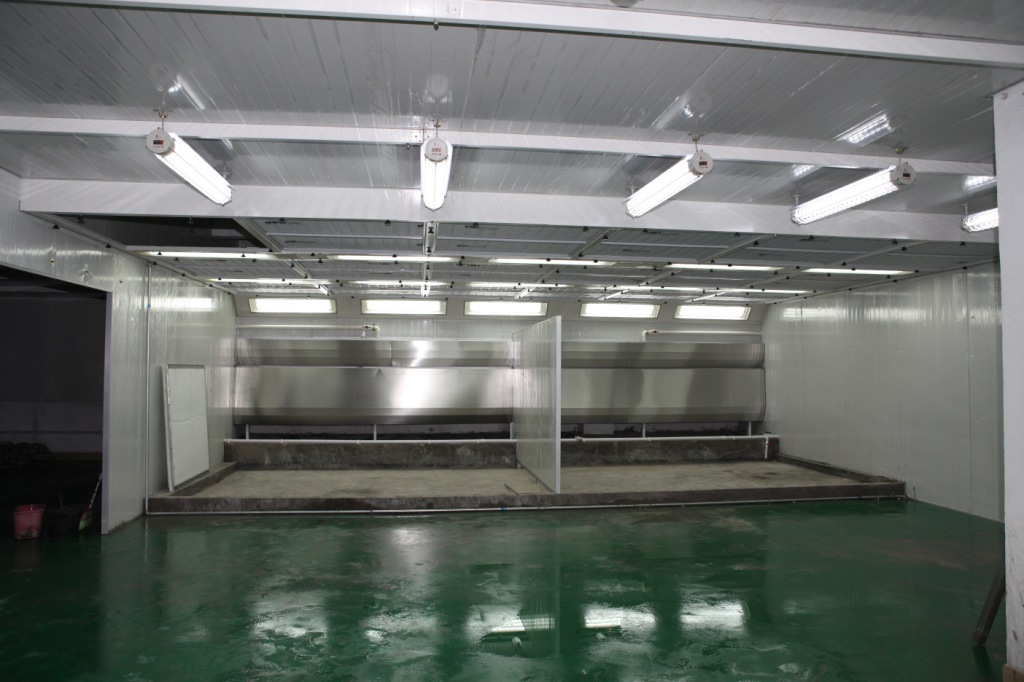

  6、為便于工件各端面的噴涂，在噴漆部設置水簾組及底部格柵板，水簾采用不銹鋼板氬弧焊焊接而成，鋼格柵為30×3mm扁鋼和8號鏍紋鋼焊接而成，格柵由我公司根據W323/1型號自制，加工成形，防銹處理。

  7、排風隔斷由彩鋼復合板組成，底部有水槽降塵。水槽框架為10號槽鋼。

  8、控制系統采用國內外先進的電子元件組裝的智能電腦控制箱，任意設定烤漆溫度，溫差范圍等參數，該系統具有數碼顯示、操作簡便、性能可靠的優點。

  9、烘干房與噴漆房中間有隔扇門。 烘干介質以遠紅外線燈管為主
二、 主要技術參數表

  1、該設備總面積：24平方米

  2、進貨門尺寸為2米×1.9米，噴漆表干房中間隔斷門尺寸為2米×1.9米，出貨門尺寸為2米×1.9米。

3、根據噴漆烘干室風量的要求，風速一般要求在0.2～0.3m／s，  所以取環?？照{(diào)式進風機2臺（每套面漆房）總功率2.2kw，單臺功率1.1kw降溫型，風量18000m3/h～36000 m3/h,風量大、噪音低，且節能效果好，使房內溫度均勻。

  4、設備噪聲符合ＧＢＪ87－85《工業廠房噪聲標準》霧氣潔凈度90％以上。  照片名稱：2014-02-22

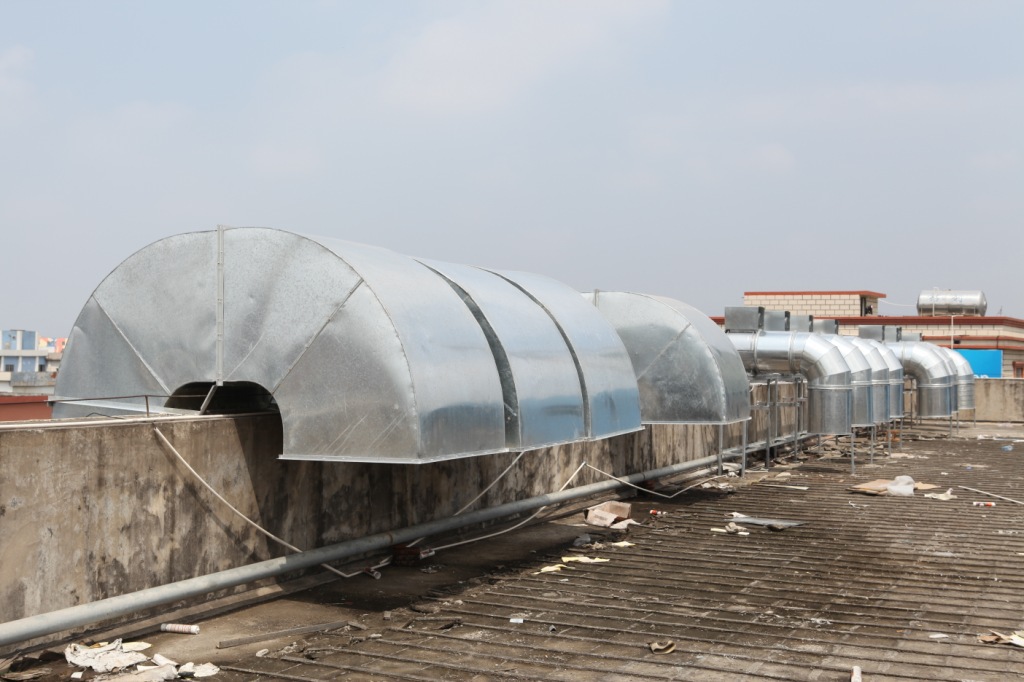

  5、出風道：由彩鋼復合板與鍍鋅板組成，   6、烘干室內工作區域溫度均勻性≤±5℃。   7、噴漆室內壓力：  呈微正壓50－150pa。   8、頂梁材質為4×8方鋼管，

  9、過濾棉：型號：ＴＷＢ－2 600Ｇ。   10、照明燈箱：材質白色彩鋼復合板。   11、烘干燈：遠紅外線碳素纖維管。

  12、有害氣體濃度低于ＧＢ－2002《工業企業設計衛生標準》規定的車間有害氣體濃度。

  13、噴漆方式：手工噴漆， 送風方式：上送下回。
